فیوز مینیاتوری چیست و چگونه کار میکند؟
فیوز مینیاتوری یکی از حیاتیترین تجهیزات حفاظتی در سیستمهای برقکشی مدرن است. بسیاری از افراد این قطعه را با نام کلید مینیاتوری میشناسند. وظیفه اصلی این قطعه، محافظت از سیمها و کابلها در برابر جریانهای الکتریکی خطرناک است. اگر این محافظت وجود نداشته باشد، خطر آتشسوزی و آسیب به تجهیزات به شدت افزایش مییابد. در ادامه با نحوه عملکرد این قطعه مهم بیشتر آشنا میشویم.

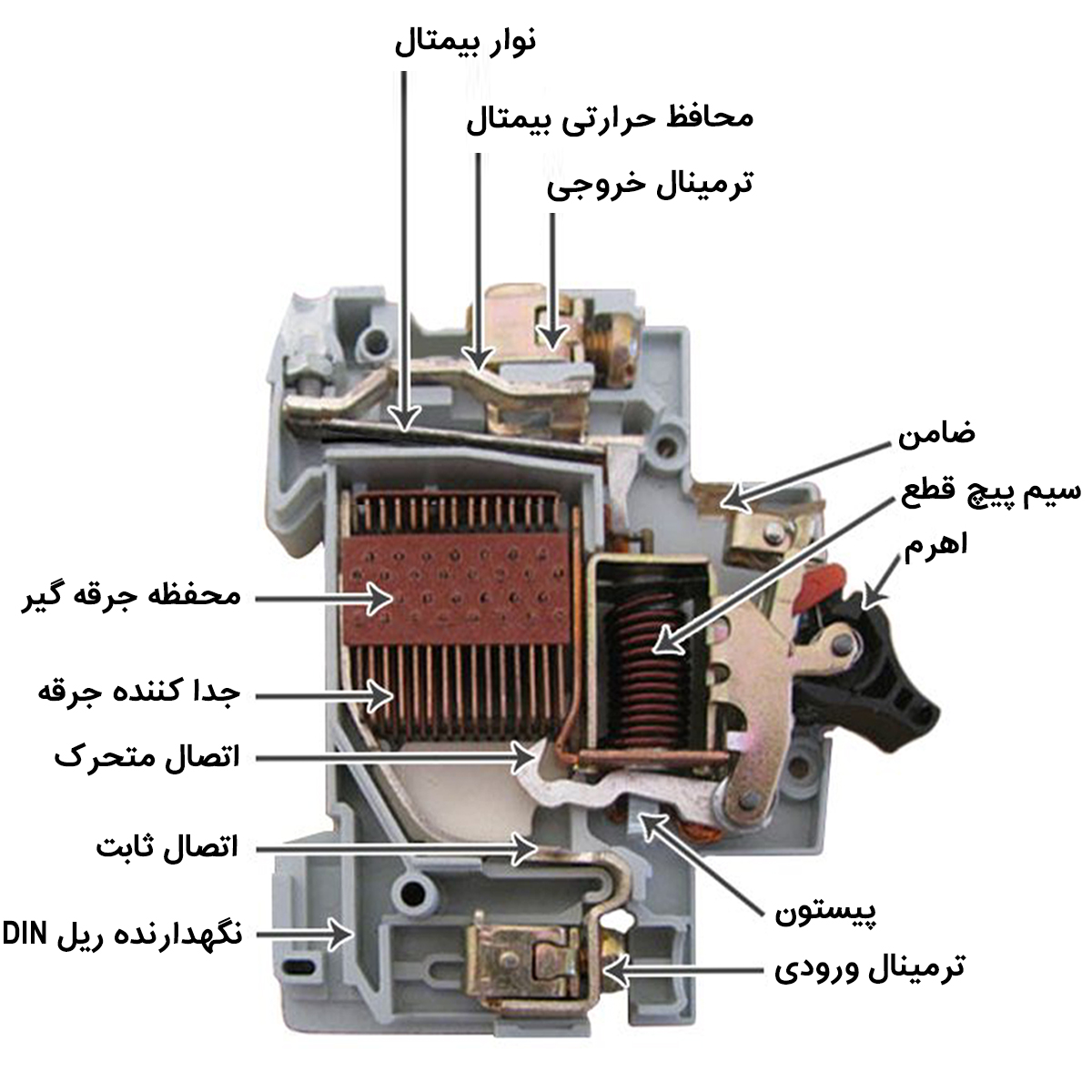

ساختار و اجزای فیوز مینیاتوری فیوز مینیاتوری از دو بخش اصلی کلید مکانیکی و واحد حرارتی-مغناطیسی تشکیل شده است. بخش مکانیکی به کاربر اجازه میدهد جریان برق را به صورت دستی قطع و وصل کند. اما بخش جادویی درون این فیوز، واحد حفاظتی آن است. این واحد شامل یک بیمتال (دو فلز جوش خورده) برای حفاظت حرارتی و یک سیمپیچ برای حفاظت مغناطیسی است. این اجزا با هم کار میکنند تا در شرایط خطر، مدار را قطع کنند.
حفاظت در برابر اضافه بار (حرارتی) وقتی جریان برق از حد مجاز عبور میکند، سیمها شروع به داغ کردن میکنند. فیوز مینیاتوری این افزایش جریان را تشخیص میدهد. نوار بیمتال موجود در فیوز به دلیل عبور جریان بالا، خم میشود. این خمیدگی باعث میشود اهرم قطعکننده آزاد شود و کلید به سمت پایین (خاموش) برود. این فرایند با کمی تاخیر اتفاق میافتد تا جریانهای لحظهای و ناچیز باعث قطع برق نشوند.
حفاظت در برابر اتصال کوتاه (مغناطیسی) اتصال کوتاه وضعیتی است که در آن جریان برق به صورت ناگهانی و بسیار بالا افزایش مییابد. در این حالت، هیچ تأخیری قابل قبول نیست. سیمپیچ مغناطیسی موجود در فیوز، جریان عظیم را بلافاصله حس میکند. این سیمپیچ یک میدان مغناطیسی قوی ایجاد میکند که هسته فلزی را به سرعت به سمت خود میکشد. این حرکت سریع، کلید را در کسری از ثانیه قطع میکند و از آسیب جدی به سیستم جلوگیری میکند.
تفاوت با فیوزهای سنتی فیوزهای قدیمی معمولاً یک بار مصرف بودند و پس از سوختن باید دور انداخته میشدند. اما فیوز مینیاتوری قابلیت استفاده مجدد دارد. پس از رفع علت خرابی، کاربر میتواند دوباره کلید را بالا ببرد و مدار را فعال کند. این ویژگی باعث کاهش هزینههای تعمیر و نگهداری در طولانیمدت میشود.
انواع قطعکنندهها علاوه بر فیوز مینیاتوری، امروزه از کلیدهای محافظ جانبی (RCCB) نیز استفاده میشود. این کلیدها در صورت نشت جریان به بدنه، برق را قطع میکنند. اما فیوز مینیاتوری (MCB) تمرکز خود را بر حفاظت در برابر جریان زیاد و آتشسوزی میگذارد. در یک سیستم ایمن، معمولاً هر دو در کنار هم نصب میشوند.
در نهایت، فیوز مینیاتوری یک نگهبان هوشمند برای مدارهای برقی است. شناخت نحوه عملکرد آن به شما کمک میکند تا در مواقع خرابی، مشکل را سریعتر تشخیص دهید.
